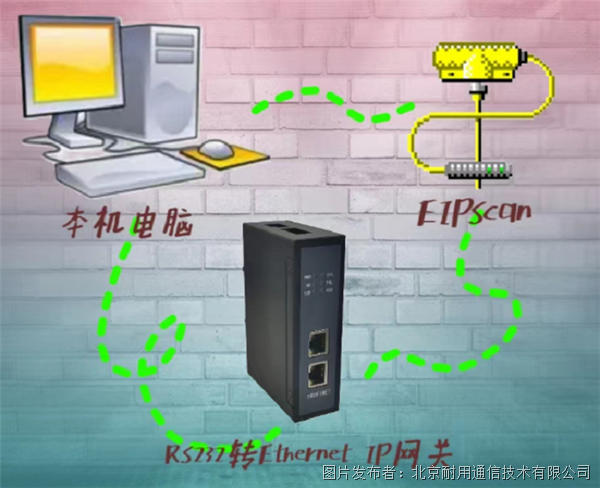

在工业自动化领域，经常需要将RS232设备连接到以太网网络中，以实现设备的远程监控和控制，在有些情况下没有Ethernet IP （Ethernet IP plc）主站的情况下要如何测试网关数据的交互呢。本案例将展示如何使用RS232转ethernet IP网关将一个RS232设备接入以太网，并使用EIPScan软件模拟进行数据交互。

设备与软件：

1. RS232转ethernet IP网关：将RS232信号转换为以太网信号的设备。

2. EIPScan模拟软件：以Ethernet IP主站的形式进行配置。

3. RS232配置软件：RS232转ethernet IP配置软件。

案例步骤：

1.  将RS232设备与RS232转ethernet IP网关的RS232接口连接。

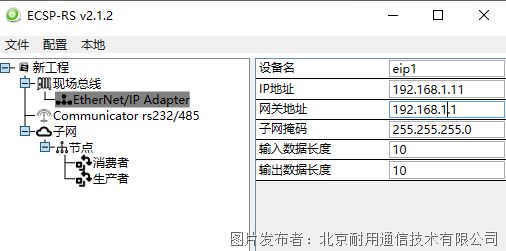

2.  打开网关的配置软件，对所需参数进行修改，如：工作模式、子网、节点等。

3.  打开EIPScan软件中选择网关eip口同网段的ip地址。

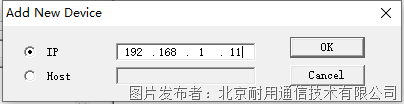

4. 在EIPScan软件中创建一个新的设备，输入设备的IP地址。

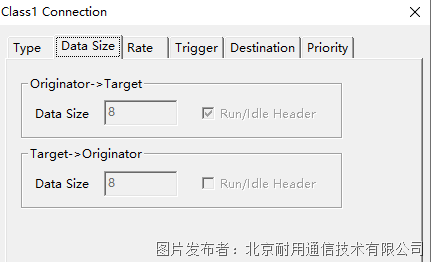

5. 配置设备的参数，包括设备地址、通信参数等。

6. 在EIPScan软件中添加需要监控或控制的数据标签。

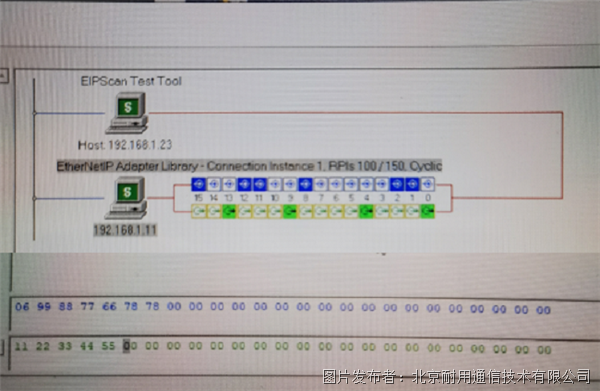

7. 启动EIPScan软件的监控功能，开始实时接收和显示RS232设备发送的数据。

案例总结，通过使用RS232转ethernet IP网关和EIPScan软件，成功实现了将RS232设备接入以太网，并进行了数据交互。这种解决方案提供了一种便捷的方式，将传统的RS232设备集成到现代工业以太网网络中，实现远程监控和控制。

请注意，在实际应用中，你可能需要根据具体的设备和网络环境进行相应的配置和调整。以上案例仅提供了一个基本的框架，具体的实现可能会因项目需求而有所不同。
