视频数据卡设计方案：120-基于PCIe的视频数据卡
时间:2023-12-15 18:48 来源:网络整理 作者:墨客科技 点击:次
基于PCIe的一款视频数据收发卡，并通过PCIe传输到存储计算服务器，实现信号的采集、分析、模拟输出，存储。 产品固化FPGA逻辑，实现PCIe的连续采集，单次采集容量2GB，开源的PCIe QT客户端软件，用户可以在很短的时间内完成采集器程序的开发，如连续信号采集、数据处理算法、网络通讯等，开发效率高、难度小。 适用于：实验室数据采集，记录等应用。

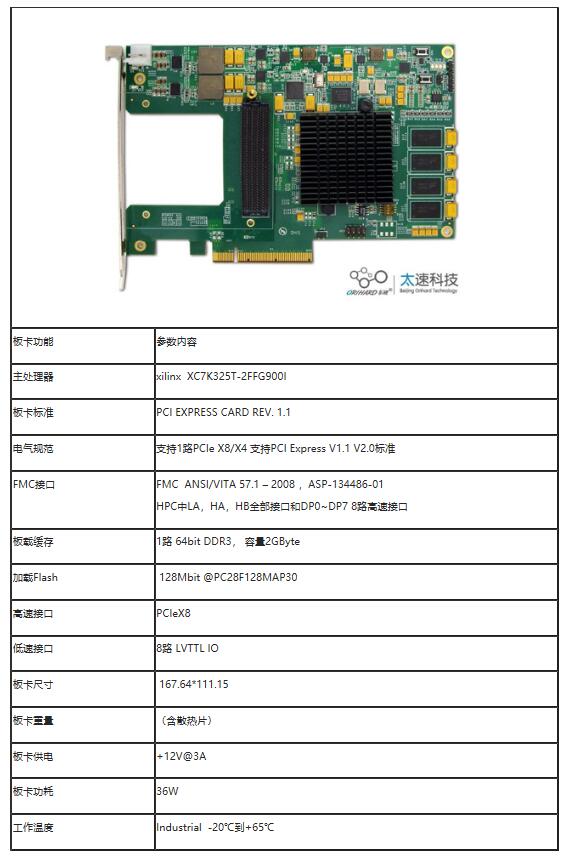

二、技术规格 2.1 基于XC7K 325T 的数字底板

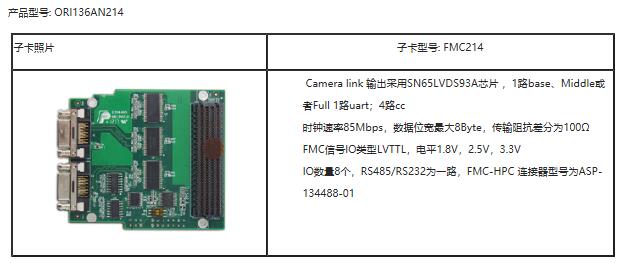

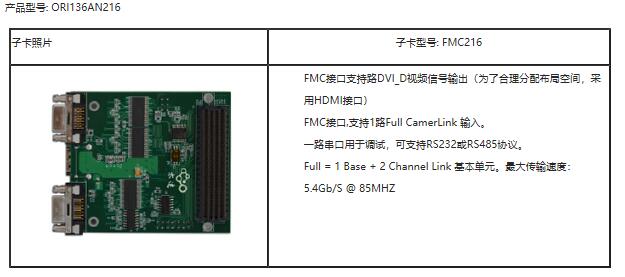

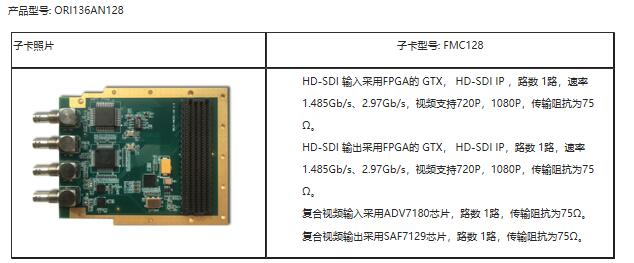

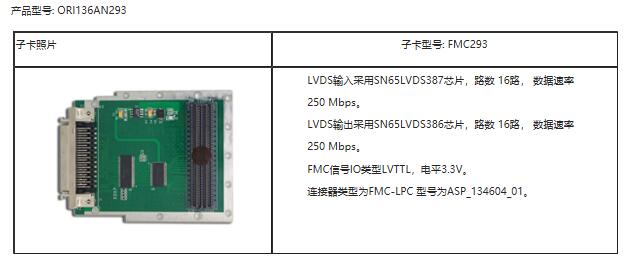

2.2 FMC AD 子卡
三、应用软件

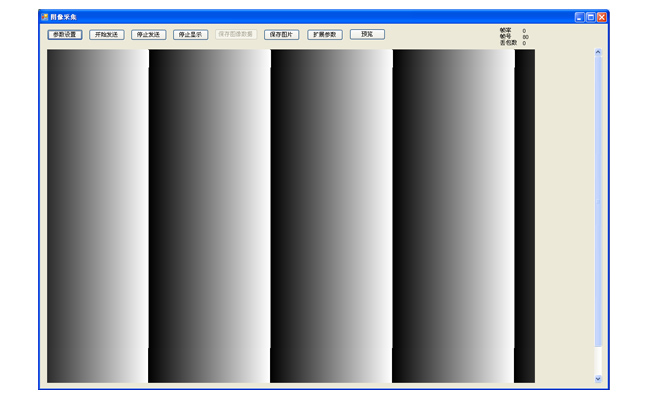

三、应用软件 软件实现FPGA逻辑 视频采集，PCIe XDMA传输，寄存器配置 采集显示上位机一体，支持单通道1024X768 50fs数据显示，以及数据落盘。
标签: 实验室数据采集 , 视频数据收发卡 , 信号采集、分析 , PCIe的视频数据卡 , 模拟输出，存储 *博客内容为网友个人发布，仅代表博主个人观点，如有侵权请联系工作人员删除。 (责任编辑：admin) |
