如何诊断PROFINET IO模块IP冲突
时间:2023-10-17 22:46 来源:网络整理 作者:墨客科技 点击:次
德克威尔PROFINET总线协议IO模块广泛应用于各个行业中，使用过程中必须对IO模块进行IP地址、设备名称分配，而且IP地址、设备名称在PROFINET IO网络必须是唯一的。下面我们分享如何通过PRONETA、TIA Portal软件诊断PROFINET IO模块IP地址冲突。 一、硬件配置

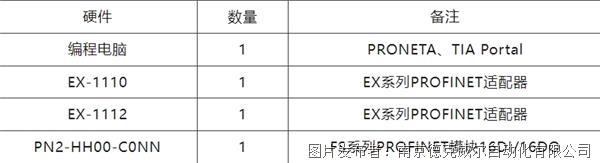

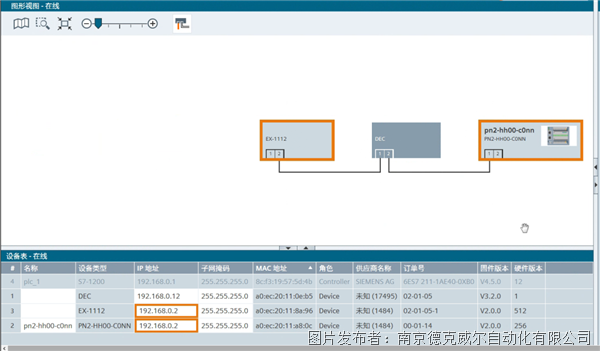

表1-1 硬件配置表 二、通过PRONETA软件诊断 安装PRONETA软件的PC与PROFINET IO网络处于同一网段中并直接所搜，如出现网络中PROFINET IO设备出现IP冲突，则显示IP冲突的设备为橙色，如图1-1所示。

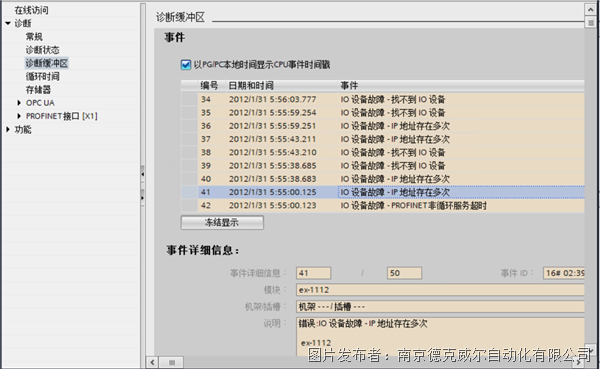

▲图1-1 PRONETA诊断IP冲突 三、通过TIA Portal软件诊断缓冲区查看 将PLC转至在线，在诊断缓冲区中查看，如果PROFINET IO网络中设备有IP冲突，则会提示IP地址存在多次，并可以在时间详细信息中看到具体是PROFINET IO网络中哪个设备出现IP冲突，如图1-2所示。
▲图1-2 TIA Portal诊断IP冲突 (责任编辑：admin) |
