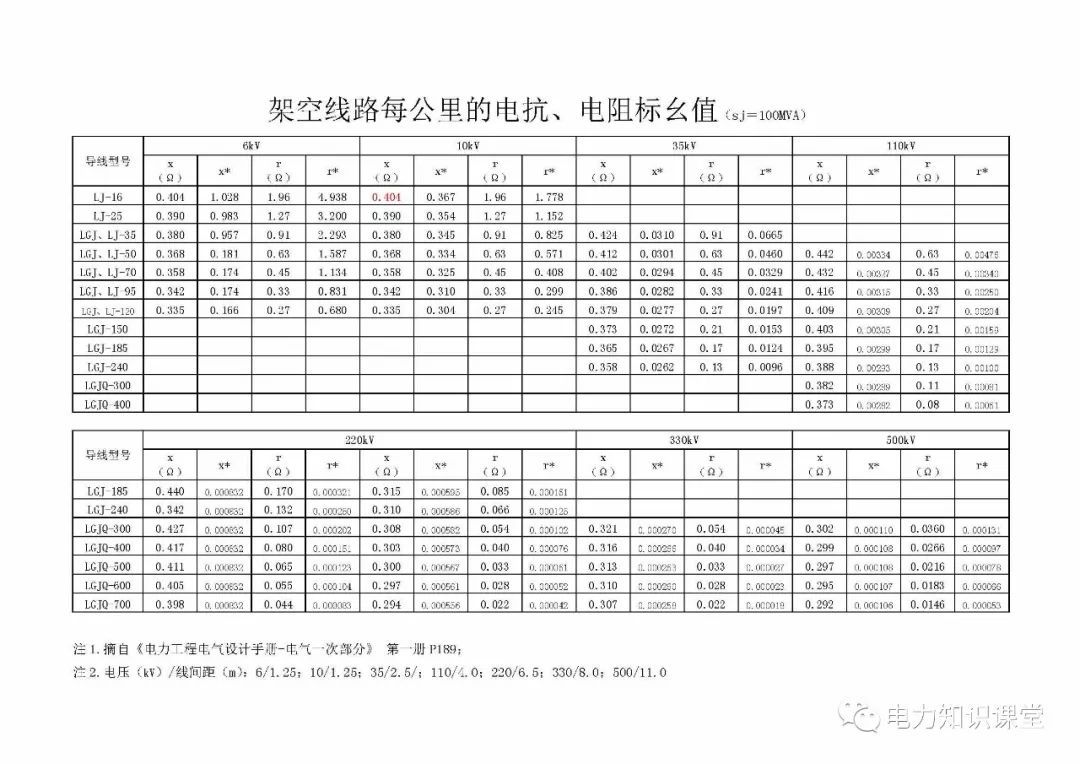

一、线损电量收取的依据 根据《供电营业规则》第六章“用电计量与电费计收"第七十四条的规定，用电计量装置原则上应装在供电设施的产权分界处。当用电计量装置不安装在产权分界处时，线路与变压器损耗的有功与无功电量均须由产权所有者负担。在计算用户基本电费(按最大需量计收时)、电量电费及功率因数调整电费时，应将上述损耗电量计算在内。由此可见，线路损耗电量应由线路的产权所有者承担。当线路的产权属于供电企业时，线路损耗电量应由供电企业承担；当线路的产权属于用户时，线路的损耗电量应由用户承担。 二、线损电量的计算 按照DL/T686-1999《电力网电能损耗计算导则》的规定，线路损耗电量的计算以均方根电流法为基本计算方法，在实际的操作过程中，笔者推荐以下两种计算方法: 1.均方根电流法 线路的电能损耗，应按线路的月负荷曲线计算，其代表日的损耗电能的计算方法为: △AL=3·Ijf2·R·T×10-3 式中: △AL——代表日的线路损耗电量，kW·h；Ijf——均方根电流，A；R——线路电阻，Ω；T——运行时间，h。 式中:It——各正点时通过线路的负荷电流。 代表日的选定按下列原则进行: (1)电网的运行方式正常，能代表计算期的正常情况。 (2)代表日的供电量接近计算期(月、年)的平均日供电量。 (3)绝大部分用户的用电情况正常。 (4)气候正常，气温接近计算的平均温度。 当考虑温度对电阻变化的影响时，线路电阻应进行如下修正: R=R20(1+β1+β2) 式中: R20——电路在20℃时的电阻值； β1——导线升温时电阻的修正系数； β2——周围空气温度对电阻的修正系数。 2.平均电流法 采用平均电流法计算线路的损失电量，其计算公式为: △AL=3·I2·RL·T×K×10-3 式中:△AL——线路损失电量，kW·h；I——线路中的平均电流值，A；RL——线路电阻值，Ω；T——用电时间，h；K——修正系数。 在三相电路中: 式中:AP——抄见有功电量；AQ——抄见无功电量。 所以，线路损失电量的计算公式可以表示为: 在实际的线损计算中，可以先将公式中固定部分()即损失常数计算出来，每月的计算只需将固定部分(损失常数)与可变部分(AP2+AQ2)相乘，便可求出该户的当月线路损失电量。 常用电缆电阻电抗参数表 电压类型 材料类型 额定电压 截面 每公里电阻 每公里电抗 允许载流量 掩埋允许载流量 空气允许载流量 低压电缆 采煤机金属屏蔽监视型橡套软电缆 1140 35 0.683000028 0.083999999 138 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 1140 50 0.490999997 0.081 173 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 1140 70 0.345999986 0.078000002 215 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 1140 95 0.246999994 0.075000003 260 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 1140 185 0.079000004 0.108000003 375 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 3300 35 0.683000028 0.083999999 138 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 3300 50 0.490999997 0.081 173 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 3300 70 0.345999986 0.078000002 215 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 3300 95 0.246999994 0.075000003 260 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 3300 120 0.164000005 0.056000002 310 0 0 低压电缆 采煤机金属屏蔽监视型橡套软电缆 3300 150 0.131999999 0.066 325 0 0 低压电缆 采煤机屏蔽监视型橡套软电缆 660 35 0.683000028 0.083999999 138 0 0 低压电缆 采煤机屏蔽监视型橡套软电缆 660 50 0.490999997 0.081 173 0 0 低压电缆 采煤机屏蔽监视型橡套软电缆 660 70 0.345999986 0.078000002 215 0 0 低压电缆 采煤机屏蔽监视型橡套软电缆 660 95 0.246999994 0.075000003 260 0 0 低压电缆 采煤机屏蔽监视型橡套软电缆 1140 35 0.683000028 0.083999999 138 0 0 低压电缆 采煤机屏蔽监视型橡套软电缆 1140 50 0.490999997 0.081 173 0 0 低压电缆 采煤机屏蔽监视型橡套软电缆 1140 70 0.345999986 0.078000002 215 0 0 低压电缆 采煤机屏蔽监视型橡套软电缆 1140 95 0.246999994 0.075000003 260 0 0 低压电缆 采煤机橡套软电缆 660 10 2.180000067 0.092 64 0 0 低压电缆 采煤机橡套软电缆 660 16 1.480000019 0.090000004 85 0 0 低压电缆 采煤机橡套软电缆 660 25 0.936999977 0.088 113 0 0 低压电缆 采煤机橡套软电缆 660 35 0.683000028 0.083999999 138 0 0 低压电缆 采煤机橡套软电缆 660 50 0.490999997 0.081 173 0 0 低压电缆 采煤机橡套软电缆 660 70 0.345999986 0.078000002 215 0 0 低压电缆 采煤机橡套软电缆 660 95 0.246999994 0.075000003 260 0 0 低压电缆 采煤机橡套软电缆 1140 10 2.180000067 0.092 64 0 0 低压电缆 采煤机橡套软电缆 1140 16 1.480000019 0.090000004 85 0 0 低压电缆 采煤机橡套软电缆 1140 25 0.936999977 0.088 113 0 0 低压电缆 采煤机橡套软电缆 1140 35 0.683000028 0.083999999 138 0 0 低压电缆 采煤机橡套软电缆 1140 50 0.490999997 0.081 173 0 0 低压电缆 采煤机橡套软电缆 1140 70 0.345999986 0.078000002 215 0 0 低压电缆 采煤机橡套软电缆 1140 95 0.246999994 0.075000003 260 0 0 低压电缆 采煤机橡套软电缆 3300 10 2.180000067 0.092 64 0 0 低压电缆 采煤机橡套软电缆 3300 16 1.480000019 0.090000004 85 0 0 低压电缆 采煤机橡套软电缆 3300 25 0.936999977 0.088 113 0 0 低压电缆 采煤机橡套软电缆 3300 35 0.683000028 0.083999999 138 0 0 低压电缆 采煤机橡套软电缆 3300 50 0.490999997 0.081 173 0 0 低压电缆 采煤机橡套软电缆 3300 70 0.345999986 0.078000002 215 0 0 低压电缆 采煤机橡套软电缆 3300 95 0.246999994 0.075000003 260 0 0 低压电缆 采煤机橡套软电缆 3300 120 0.164000005 0.056000002 310 0 0 低压电缆 采煤机橡套软电缆 3300 150 0.131999999 0.066 325 0 0 低压电缆 交联聚乙烯绝缘电缆 660 240 0.090999998 0.086999997 509 0 0 低压电缆 煤矿用电钻橡套电缆 380 2.5 10.42000008 0.105999999 25 0 0 低压电缆 煤矿用电钻橡套电缆 380 4 6.360000134 0.101000004 36 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 4 5.5 0.101000004 36 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 6 3.690000057 0.094999999 46 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 10 2.160000086 0.092 64 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 16 1.370000005 0.090000004 85 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 25 0.864000022 0.088 113 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 35 0.615999997 0.083999999 138 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 50 0.448000014 0.081 173 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 70 0.314999998 0.078000002 215 0 0 低压电缆 煤矿用移动轻型橡套软电缆 380 95 0.230000004 0.075000003 260 0 0 低压电缆 煤矿用移动橡套软电缆 660 4 5.5 0.101000004 36 0 0 低压电缆 煤矿用移动橡套软电缆 660 6 3.690000057 0.094999999 46 0 0 低压电缆 煤矿用移动橡套软电缆 660 10 2.160000086 0.092 64 0 0 低压电缆 煤矿用移动橡套软电缆 660 16 1.370000005 0.090000004 85 0 0 低压电缆 煤矿用移动橡套软电缆 660 25 0.864000022 0.088 113 0 0 低压电缆 煤矿用移动橡套软电缆 660 35 0.615999997 0.083999999 138 0 0 低压电缆 煤矿用移动橡套软电缆 660 50 0.448000014 0.081 173 0 0 低压电缆 煤矿用移动橡套软电缆 660 70 0.314999998 0.078000002 215 0 0 低压电缆 煤矿用移动橡套软电缆 660 95 0.230000004 0.075000003 260 0 0 低压电缆 煤矿用移动橡套软电缆 660 120 0.164000005 0.056000002 310 0 0 低压电缆 煤矿用移动橡套软电缆 660 240 0.090999998 0.086999997 509 0 0 低压电缆 煤矿用移动橡套软电缆 1140 4 5.5 0.101000004 36 0 0 低压电缆 煤矿用移动橡套软电缆 1140 6 3.690000057 0.094999999 46 0 0 低压电缆 煤矿用移动橡套软电缆 1140 10 2.160000086 0.092 64 0 0 低压电缆 煤矿用移动橡套软电缆 1140 16 1.370000005 0.090000004 85 0 0 低压电缆 煤矿用移动橡套软电缆 1140 25 0.864000022 0.088 113 0 0 低压电缆 煤矿用移动橡套软电缆 1140 35 0.615999997 0.083999999 138 0 0 低压电缆 煤矿用移动橡套软电缆 1140 50 0.448000014 0.081 173 0 0 低压电缆 煤矿用移动橡套软电缆 1140 70 0.314999998 0.078000002 215 0 0 低压电缆 煤矿用移动橡套软电缆 1140 95 0.230000004 0.075000003 260 0 0 低压电缆 煤矿用移动橡套软电缆 1140 120 0.164000005 0.056000002 310 0 0 低压电缆 煤矿用移动橡套软电缆 1140 150 0.131999999 0.066 325 0 0 低压电缆 煤矿用移动橡套软电缆 1140 185 0.079000004 0.108000003 375 0 0 高压电缆 交联聚乙烯绝缘电缆 6000 16 1.358999968 0.123999998 0 90 85 高压电缆 交联聚乙烯绝缘电缆 6000 25 0.870000005 0.111000001 0 135 125 高压电缆 交联聚乙烯绝缘电缆 6000 35 0.621999979 0.104999997 0 160 158 高压电缆 交联聚乙烯绝缘电缆 6000 50 0.435000002 0.098999999 0 190 192 高压电缆 交联聚乙烯绝缘电缆 6000 70 0.310000002 0.093000002 0 230 235 高压电缆 交联聚乙烯绝缘电缆 6000 95 0.229000002 0.089000002 0 275 283 高压电缆 交联聚乙烯绝缘电缆 6000 120 0.180999994 0.086999997 0 310 331 高压电缆 交联聚乙烯绝缘电缆 6000 150 0.144999996 0.085000001 0 350 379 高压电缆 交联聚乙烯绝缘电缆 6000 185 0.118000001 0.082000002 0 395 432 高压电缆 交联聚乙烯绝缘电缆 6000 240 0.090999998 0.079999998 0 455 509 高压电缆 交联聚乙烯绝缘电缆 10000 16 1.358999968 0.133000001 0 90 85 高压电缆 交联聚乙烯绝缘电缆 10000 25 0.870000005 0.119999997 0 135 125 高压电缆 交联聚乙烯绝缘电缆 10000 35 0.621999979 0.112999998 0 160 158 高压电缆 交联聚乙烯绝缘电缆 10000 50 0.435000002 0.107000001 0 190 192 高压电缆 交联聚乙烯绝缘电缆 10000 70 0.310000002 0.101000004 0 230 235 高压电缆 交联聚乙烯绝缘电缆 10000 95 0.229000002 0.096000001 0 275 283 高压电缆 交联聚乙烯绝缘电缆 10000 120 0.180999994 0.094999999 0 310 331 高压电缆 交联聚乙烯绝缘电缆 10000 150 0.144999996 0.093000002 0 350 379 高压电缆 交联聚乙烯绝缘电缆 10000 185 0.118000001 0.090000004 0 395 432 高压电缆 交联聚乙烯绝缘电缆 10000 240 0.090999998 0.086999997 0 455 509 高压电缆 交联聚乙烯绝缘电缆 35000 50 0.428000003 0.136999995 0 128 179 高压电缆 交联聚乙烯绝缘电缆 35000 70 0.305000007 0.128000006 0 159 229 高压电缆 交联聚乙烯绝缘电缆 35000 95 0.224999994 0.120999999 0 189 277 高压电缆 交联聚乙烯绝缘电缆 35000 120 0.178000003 0.115999997 0 214 322 高压电缆 交联聚乙烯绝缘电缆 35000 150 0.143000007 0.112000003 0 242 371 高压电缆 交联聚乙烯绝缘电缆 35000 185 0.115999997 0.108999997 0 272 424 高压电缆 交联聚乙烯绝缘电缆 35000 240 0.090000004 0.104000002 0 314 500 高压电缆 交联聚乙烯绝缘电缆 35000 300 0.071999997 0.103 0 353 577 高压电缆 交联聚乙烯绝缘电缆 35000 400 0.054000001 0.103 0 397 651 高压电缆 聚氯乙烯电力电缆 6000 16 1.309000015 0.116999999 0 83 73 高压电缆 聚氯乙烯电力电缆 6000 25 0.828000009 0.104999997 0 108 96 高压电缆 聚氯乙烯电力电缆 6000 35 0.597000003 0.098999999 0 136 118 高压电缆 聚氯乙烯电力电缆 6000 50 0.441000015 0.093999997 0 166 146 高压电缆 聚氯乙烯电力电缆 6000 70 0.305000007 0.089000002 0 199 177 高压电缆 聚氯乙烯电力电缆 6000 95 0.219999999 0.085000001 0 241 218 高压电缆 聚氯乙烯电力电缆 6000 120 0.173999995 0.082999997 0 275 251 高压电缆 聚氯乙烯电力电缆 6000 150 0.141000003 0.081 0 316 292 高压电缆 聚氯乙烯电力电缆 6000 185 0.112999998 0.079000004 0 354 333 高压电缆 聚氯乙烯电力电缆 6000 240 0.085900001 0.077 0 408 392 高压电缆 煤矿用移动金属屏蔽监视型橡套软电缆 6000 16 1.286999941 0.093999997 0 0 94 高压电缆 煤矿用移动金属屏蔽监视型橡套软电缆 6000 25 0.824000001 0.085000001 0 0 121 高压电缆 煤矿用移动金属屏蔽监视型橡套软电缆 6000 35 0.588 0.078000002 0 0 148 高压电缆 煤矿用移动金属屏蔽监视型橡套软电缆 6000 50 0.412 0.075000003 0 0 170 高压电缆 煤矿用移动金属屏蔽监视型橡套软电缆 6000 70 0.294 0.071999997 0 0 205 高压电缆 煤矿用移动金属屏蔽监视型橡套软电缆 6000 95 0.216999993 0.068999998 0 0 250 高压电缆 煤矿用移动金属屏蔽橡套软电缆 6000 16 1.286999941 0.093999997 0 0 94 高压电缆 煤矿用移动金属屏蔽橡套软电缆 6000 25 0.824000001 0.085000001 0 0 121 高压电缆 煤矿用移动金属屏蔽橡套软电缆 6000 35 0.588 0.078000002 0 0 148 高压电缆 煤矿用移动金属屏蔽橡套软电缆 6000 50 0.412 0.075000003 0 0 170 高压电缆 煤矿用移动金属屏蔽橡套软电缆 6000 70 0.294 0.071999997 0 0 205 高压电缆 煤矿用移动金属屏蔽橡套软电缆 6000 95 0.216999993 0.068999998 0 0 250 架空线 钢芯铝绞线 35000 35 0.938000023 0.433999985 0 0 148 架空线 钢芯铝绞线 35000 50 0.677999973 0.423999995 0 0 193 架空线 钢芯铝绞线 35000 70 0.481000006 0.412999988 0 0 228 架空线 钢芯铝绞线 35000 95 0.349000007 0.398999989 0 0 295 架空线 钢芯铝绞线 35000 120 0.284999996 0.39199999 0 0 335 架空线 钢芯铝绞线 35000 150 0.221000001 0.384000003 0 0 391 架空线 钢芯铝绞线 35000 185 0.180999994 0.377999991 0 0 454 架空线 钢芯铝绞线 35000 240 0.137999997 0.368999988 0 0 536 架空线 普通铝绞线 6000 16 2.053999901 0.407999992 0 0 92 架空线 普通铝绞线 6000 25 1.284999967 0.395000011 0 0 119 架空线 普通铝绞线 6000 35 0.949999988 0.38499999 0 0 150 架空线 普通铝绞线 6000 50 0.660000026 0.372999996 0 0 189 架空线 普通铝绞线 6000 70 0.458000004 0.363000005 0 0 233 架空线 普通铝绞线 6000 95 0.342999995 0.349999994 0 0 286 架空线 普通铝绞线 6000 120 0.270999998 0.342999995 0 0 330 架空线 普通铝绞线 6000 150 0.222000003 0.335000008 0 0 386 架空线 普通铝绞线 6000 185 0.179000005 0.328999996 0 0 440 架空线 普通铝绞线 6000 240 0.136999995 0.32100001 0 0 536 架空线 普通铝绞线 10000 16 2.053999901 0.407999992 0 0 92 架空线 普通铝绞线 10000 25 1.284999967 0.395000011 0 0 119 架空线 普通铝绞线 10000 35 0.949999988 0.38499999 0 0 150 架空线 普通铝绞线 10000 50 0.660000026 0.372999996 0 0 189 架空线 普通铝绞线 10000 70 0.458000004 0.363000005 0 0 233 架空线 普通铝绞线 10000 95 0.342999995 0.349999994 0 0 286 架空线 普通铝绞线 10000 120 0.270999998 0.342999995 0 0 330 架空线 普通铝绞线 10000 150 0.222000003 0.335000008 0 0 387 架空线 普通铝绞线 10000 185 0.179000005 0.328999996 0 0 440 架空线 普通铝绞线 10000 240 0.136999995 0.32100001 0 0 536 架空线 普通铝绞线 35000 35 0.949999988 0.38499999 0 0 150架空线路每公里的电抗、电阻标幺值（sj＝100MVA）
|
